Y8-39型鍋爐引風機

風機的用途:

1、Y8-39鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部門風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點失言的高效節能產品，具有效率高、噪聲低、性能曲高效區寬廣等優點。

2、本風機適合於配有省煤器（預熱器）和消煙除塵裝置的0.5～35t/h工業鍋爐選用。進氣條件相近，性能又相適應者均可選用，但*高進氣溫度不得超過250°C。

3、在引風機前必須加裝除塵效率不低於85%的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。

風機的特點:

當前工業鍋爐係列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個係列風機供用戶選用。機號相同的兩個係列風機的聯接及安裝尺寸相同。

風機的型式:

1、本風機製成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。

2、本風機又可製成順時針和逆針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱為左旋風機，以左表示。

3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可製成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心製造，直到您滿意為止。

風機的結構:

1、風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。

2、葉輪材料為16Mn，長短相間前向彎曲葉片，焊於弧錐形前盤與平板後盤中間，葉輪成型後經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。

3、機殼用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便於清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。

4、進風口製成收斂式流線形整體結構，用螺栓固定於風機一側。

5、傳動組由主軸、水冷軸承箱、聯軸器組成。

6、主軸由優質鋼製成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。№4～6.3采用整體式軸承箱；№7.1～16采用剖分工軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按 0.5m3/h～1m3/h考慮。軸承箱上裝有溫度計和油位指示，軸承箱采用30號機械油，加油量按油標標誌要求實施。

7、調節門用來調節風機流量大小。調節門為花瓣調心式，軸向安裝於進風口之前，采用外部傳動的結構，轉動靈活方便，調節範圍由90°（全閉）到0°（全開）。調節門的板把位置從進風口方向看在右側，對右旋轉風機，把從下往上推是從全閉到全開方向；對左旋轉風機，板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫（260°C）膨潤土脂，使風機在高溫運轉時不至失效。

當前工業鍋爐係列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個係列風機供用戶選用。機號相同的兩個係列風機的聯接及安裝尺寸相同。

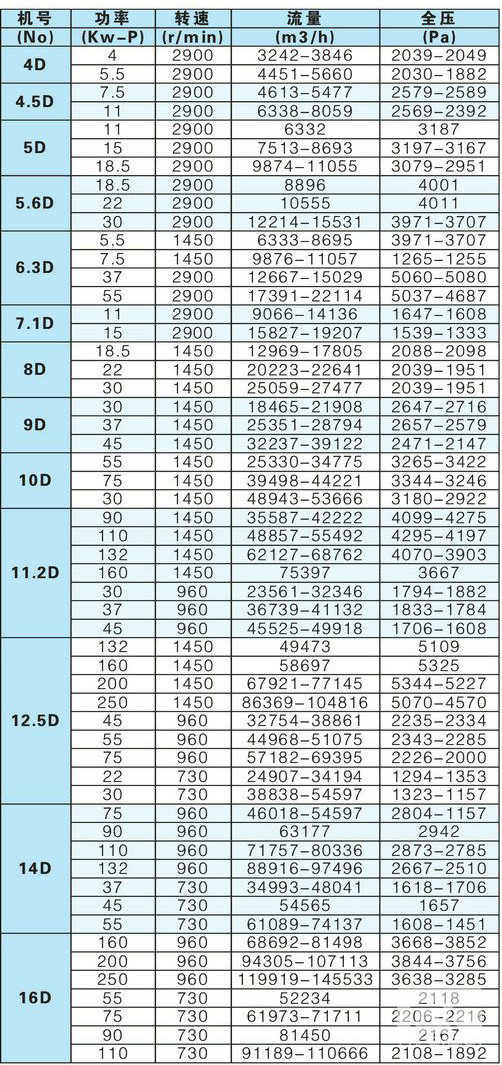

Y8-39型鍋爐引風機技術參數
